光亮退火是什么原理？

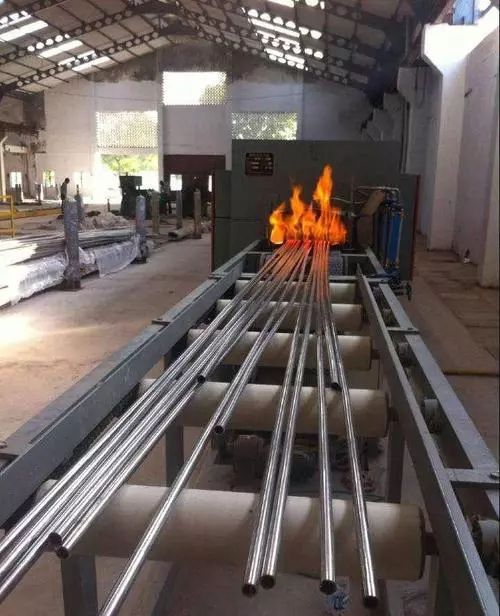

        光亮退火

它主要是由光亮自然冷却后的温度在密闭空间内缓慢冷却至少500度后进行退火。

        冷轧带钢在保护气氛中无表面氧化脱碳的退火。保护气氛包括单一惰性气体氩气或氦气，也包括混合气体co-h2-n2-co2（DX）、n2-h2（hnx）、n2-co2-h2等，这些混合气体的成分可以调节，使带钢在退火过程中的氧化还原、脱碳和渗碳速度相等，从而实现带钢的退火无氧化，无脱碳。退火带表面有一层不可见的氧化膜，以保护金属光泽。

        根据炉气与钢的化学反应及其变化规律，制备保护气氛，确定防止氧化脱碳的条件。CO2和H2O能使带钢表面氧化脱碳；CO和CH2能使带钢表面的氧化层减少，使钢表面渗碳；H2虽能使氧化层减少，但也能使钢表面脱碳。光亮退火依赖于H2O、CO2、H2和Fe的氧化还原反应。氮气等惰性气体是钢铁的中性保护气氛，其中氮气的使用最多，但必须除去氧气气氛才能起到良好的保护作用。通常使用氮气和氢气的混合保护气氛。

     光亮退火的保护气氛分为三个阶段：

        （1） 冷吹清洗，吹掉退火内盖内的氧气；

        （2） 热吹除轧制过程中带钢表面残留的乳油；

        （3） 正常供气，保证内罩正压，完成退火循环。
